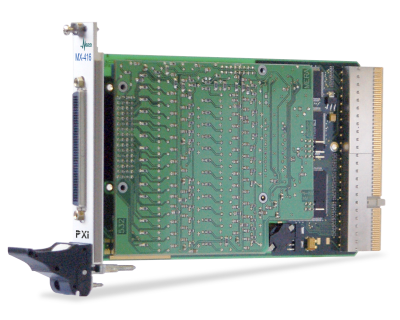

MX-416 Модуль для измерения частоты

16 каналов
до 200 Гц
0,01 Гц ... 400 кГц
16 бит

Измеряемые величины

Назначение и область применения

Модуль стандарта PXI, предназначенный для измерения частоты импульсов и частоты сигналов синусоидальной формы. Применяется при измерениии частоты вращения, расхода, при работе с датчиками с частотным выходом.

Управление модулями, измерение и регистрация сигналов осуществляется средствами программы Recorder. Для отображения, обработки, детального анализа зарегистрированных сигналов и вывода на печать результатов служит программа WinПОС.

Особенности

Измерение частоты импульсов положительной полярности амплитудой от 4 В до 8 В на нагрузке 1 кОм и минимальной длительностью 250 нс в диапазоне частот от 0,01 Гц до 400 кГц по 16 каналам с обеспечением индивидуальной гальванической развязки каналов.

Измерение частоты сигналов синусоидальной формы с использованием схемы формирования импульсов на 2‑х компараторах. Формирователи могут подключаться попарно. Каналы, использующие схемы формирования, имеют групповую гальваническую развязку. Уровни срабатывания компараторов задаются на каналы попарно с помощью ЦАП.

Для сопряжения с источником сигнала могут использоваться модули серии ME-401, ME-402, ME-408

Технические характеристики

Параметр	Значение
Количество каналов	16
Частота дискретизации, Гц	до 200
Диапазон измерения частоты, Гц для импульсов амплитудой от 4 до 8 В на нагрузке 1 кОм минимальной длительностью 250 нс для сигналов синусоидальной формы размахом более 400 мВ, расположенных в диапазоне напряжений от -10 до +10 В	0,01 ... 400 000 0,01 ... 50 000
Диапазон амплитуды входного сигнала, В импульсов сигналов синусоидальной формы	4 ... 8 ±0,2 ... ±5
Основная приведённая погрешность измерений, %, не более	0,001
Защита аналоговых входов, В	до 40
