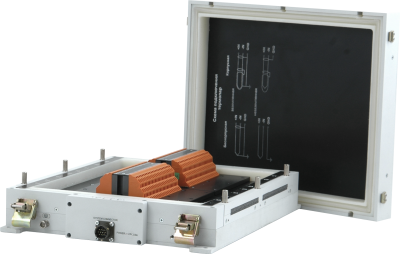

MIC-140 Комплекс измерения (сканер) температур магистрально-модульный

24/48/96 каналов

10 ... 100 Гц

Назначение и область применения

Многоканальный прецизионный сканер для измерения температур при помощи термопар (с автоматической компенсацией температуры холодного спая).

Основной областью применения сканеров температур MIC-140 являются многоканальные автоматизированные информационно-измерительные системы испытательных стендов, а также системы бортовых измерений.

Сканер может использоваться для построения измерительных систем, работающих при неблагоприятных воздействиях температуры, влажности, вибрации, в условиях внешних загрязнений.

Руководство по эксплуатации

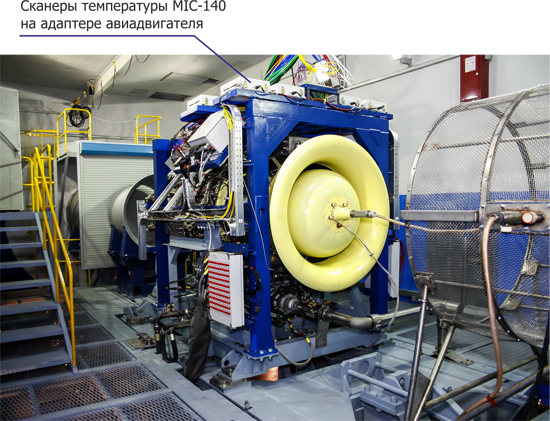

Благодаря своим конструктивным особенностям MIC-140 может устанавливаться в непосредственной близости от места измерений, например на адаптере газотурбинного двигателя. Это позволяет значительно сократить длину дорогостоящих термопарных линий, что снижает вероятность искажения сигналов и повышает достоверность получаемых результатов.

Температура холодного спая измеряется установленными в корпусе прибора термосопротивлениями и компенсируется при обработке результатов измерений. Стабильность температуры холодного спая обеспечивается конструктивным решением по термоизоляции и термостабилизации прибора.

Адресный сбор и обработка данных, отображение результатов измерений осуществляется под управлением ПО Recorder, установленного на подключаемой к MIC-140 станции сбора данных (ССД). Связь с ССД осуществляется посредством Ethernet интерфейса.

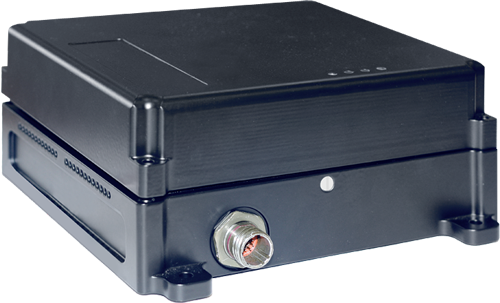

Сканер температур MIC-140H в бортовом исполнении

Особенности

Встроенные датчики температуры холодного спая.
Термостатированный корпус, рассчитанный на работу в жёстких условиях.
Индивидуальные градуировочные характеристики термопар.

Синхронизация с другим оборудованием системой единого времени (СЕВ), IRIG-B.
Для подключения питания, Ethernet и СЕВ используется комбинированный разъём.

Технические характеристики

Параметр	Значение
Количество измерительных каналов	24/48/96
Типы термопар	R, S, B, J, T, E, K, N, A, L
Частота дискретизации, Гц/канал	10 ... 100
Погрешность измерения температуры компенсации холодного спая, °C	± 0,2
Дополнительная погрешность для всех типов термопар, °С	±0,05 на 10 °С
Групповая гальваническая развязка, В	500
Напряжение питания, В	18 ... 36
Рабочий диапазон температур, °C	-30 … +50
Масса, кг, не более	11
Габариты, мм	390 x 300 x 98
